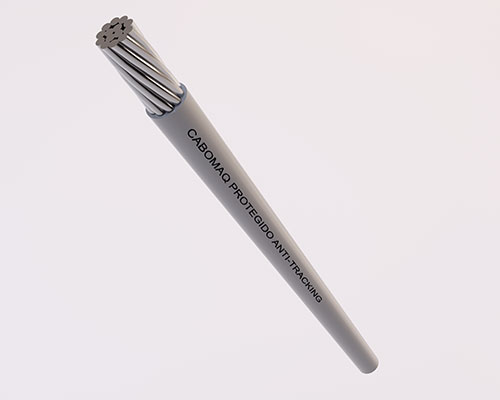

Cabo Protegido Anti-Tracking
Os Cabos Protegidos Anti-Tracking em alumínio são utilizados em redes de distribuição aérea de energia em tensões de até 15 kV entre fases, no qual o espaço para instalação é limitado. Considerado como um condutor não isolado apresenta uma cobertura resistente às intempéries, radiação ultravioleta, abrasão mecânica e ao trilhamento elétrico.
Características Construtivas
Tensão de Isolamento
15kV
Normas Utilizadas
NBR 11873 - Cabos cobertos com material polimérico para redes de distribuição aérea de energia elétrica fixados em espaçadores, com tensões de 13,8 kV a 34,5 kV.
| Seção nominal (mm²) | Diâmetro nominal (mm) | Cobertura | Peso líquido nominal (kg/km) | |
|---|---|---|---|---|
| Espessura nominal (mm) | Diâmetro externo nominal (mm) | |||
| 35 | 7,35 | 3 | 13,45 | 185 |
| 50 | 8,90 | 14,90 | 228 | |
| 70 | 10,25 | 16,25 | 302 | |
| 95 | 12,25 | 18,25 | 388 | |
| 120 | 14,40 | 20,40 | 467 | |
| 150 | 15,25 | 21,25 | 549 | |
| 185 | 17,05 | 23,05 | 671 | |
| 240 | 19,30 | 25,30 | 841 | |
