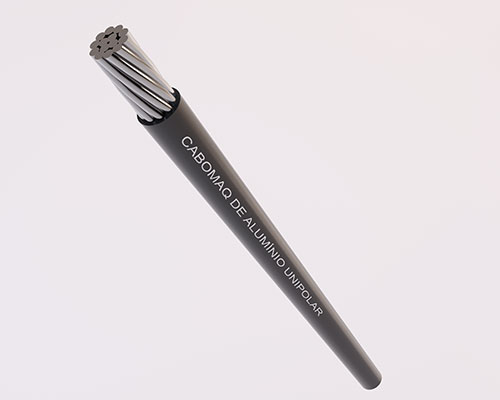

Cabo de Alumínio Unipolar
Os cabos de alumínio isolados são utilizados em circuitos de alimentação e distribuição de energia elétrica em tensões de até 1 kV. São projetados para instalações fixas, podem ser instalados ao ar livre.
Características Construtivas
Tensão de Isolamento
1000V
Normas Utilizadas
NBR 7285 – Cabos de potência com isolação extrudada de polietileno termofixo XLPE para tensões de 0,6/1 kV – Sem cobertura.
| Condutor | Isolação | Peso Total (kg/km) | ||
|---|---|---|---|---|
| Seção nominal (mm²) | Diâmetro nominal (mm) | Espessura nominal (mm) | Diâmetro nominal (mm) | |
| 10 | 3,90 | 1,6 | 7,10 | 50,6 |
| 16 | 4,90 | 8,10 | 70,8 | |
| 25 | 6,15 | 9,35 | 99,4 | |
| 35 | 7,35 | 10,55 | 129 | |
| 50 | 8,7 | 2 | 12,7 | 181 |
| 70 | 10,2 | 14,20 | 244 | |
| 95 | 12,25 | 16,25 | 322 | |
| 120 | 13,6 | 2,4 | 18,4 | 418 |
| 150 | 15,25 | 20,05 | 499 | |
| 185 | 17,05 | 21,85 | 607 | |
| 240 | 19,32 | 24,12 | 768 | |
