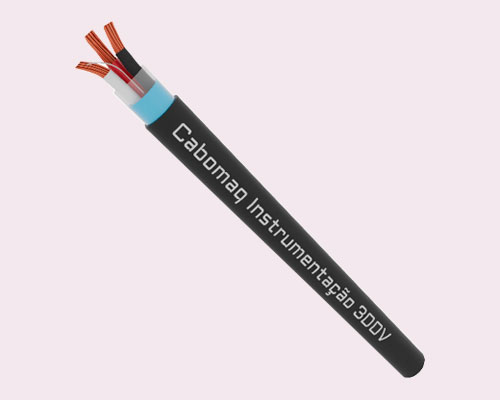

Cabos de Instrumentação 300V NBR 10300
Aplicação
Os Cabos de Instrumentação são construídos na forma uno ou multi elementos, blindados ou não, dedicados a transportar sinais elétricos de baixa energia para monitorar, medir e controlar processos industriais, sistemas elétricos e associados.
Construção
Condutor:
Fios de cobre nu, têmpera mole. Encordoamento classe 5.
Isolação:
Composto termoplástico de PVC 105°C
Identificação dos condutores:
Veias: Isolação preta, branca, vermelha e azul;
Elementos (cabos multi-pares ou ternas): numeração gravada nas veias do elemento.
Separador
Fita de poliéster não-higroscópica, aplicada sobre a reunião das veias na formação do par ou terna e sobre a reunião dos elementos, nos cabos multi-pares ou ternas.
Blindagem eletrostática:
BFA: blindagem coletiva em fita de alumínio/poliéster aplicada helicoidalmente + condutor dreno em cobre estanhado, aplicada sobre o conjunto de elementos;
BFA BIC: blindagem individual e coletiva em fita de alumínio/poliéster aplicada helicoidalmente + condutor dreno em cobre estanhado, aplicada sobre cada elemento e também sobre o conjunto de elementos.
Cobertura:
PVC/ST2 na cor preta. Outras cores sob consulta
Normas aplicáveis
NBR 10300: Cabos de instrumentação com isolação extrudada de PE ou PVC para tensões até 300V.
Dados construtivos
Propriedades do condutor isolado (veia)
| Seção (mm²) | Diâmetro do Condutor (mm) | Espessura de Isolação (mm) | Diâmetro (mm) |
|---|---|---|---|
| 0,50 | 0,9 | 0,4 | 1,7 |
| 0,75 | 1,1 | 0,4 | 1,9 |
| 1,0 | 1,3 | 0,4 | 2,1 |
| 1,5 | 1,5 | 0,4 | 2,3 |
| 2,5 | 1,9 | 0,6 | 3,1 |
Configurações Fabricadas:
Pares: 1, 2, 3, 4, 6, 7, 8, 10, 12, 14, 16
Ternas: 1, 2, 3, 4, 6, 8, 10, 12
Quadras: 1
Outras configurações sob consulta
