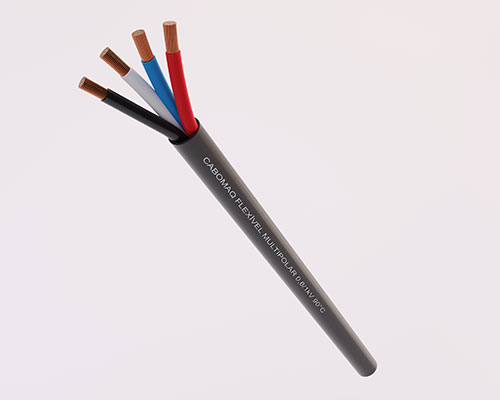

Cabo Flexível Multipolar 1000V HEPR 90
Recomendado para instalações em prédios residenciais, comerciais, industriais e subestações. Indicado para aplicações que exigem maior flexibilidade do condutor e proteção mecânica do material isolante, incluindo boa resistência a ambientes úmidos.Por ser um cabo isolado em HEPR (borracha etilenopropileno) com temperatura de operação de 90 ºC, sua capacidade de corrente elétrica é superior em relação aos cabos isolados em PVC.
Características Construtivas
Condutor formado de fios de cobre eletrolítico com pureza de 99,9%, seção circular, têmpera mole, classe 5 de encordoamento (NBR NM 280), isolamento em HEPR (borracha etilenopropileno) e cobertura à base de composto de PVC, isento de metais pesados. Classe térmica 90°C.
Tensão de Isolamento
1000V
Instalação
Recomenda-se observar regulamentação NBR 5410 - Instalações Elétricas de Baixa Tensão.
Normas Utilizadas
NBR 7286 -Cabos de potência com isolação extrudada de borracha etilenopropileno (EPR) para tensões de 1 kV a 35 kV - Requisitos de desempenho.
Acondicionamento
Normal: Rolos de 100m / Especial: Bobinas
Bitolas Fabricadas
10; 16; 25; 35; 50; 70; 95; 120; 150; 185 e 240 mm2
Cores
Capa na cor preta (outras cores sob encomenda)
Acondicionamento e cores conforme tabela abaixo.
| Seção nominal (mm²) | Diâmetro nominal do condutor (mm) | Espessura nominal da isolação (mm) | Espessura nominal da cobertura (mm) | Diâmetro externo nominal (mm) | Massa líquida aproximada (kg/km) |
|---|---|---|---|---|---|
| 3x10 | 4,30 | 0,7 | 1,2 | 15,3 | 446 |
| 3x16 | 5,40 | 0,7 | 1,2 | 19,0 | 680 |
| 3x25 | 6,80 | 0,9 | 1,4 | 22,5 | 980 |
| 3x35 | 7,85 | 0,9 | 1,4 | 25,0 | 1295 |
| 3x50 | 9,30 | 1,0 | 1,6 | 29,2 | 1800 |
| 4x10 | 4,30 | 0,7 | 1,2 | 17,0 | 560 |
| 4x16 | 5,40 | 0,7 | 1,3 | 21,1 | 866 |
| 4x25 | 6,80 | 0,9 | 1,4 | 24,8 | 1220 |
| 4x35 | 7,85 | 0,9 | 1,5 | 25.2 | 1461 |
| 4x50 | 9,30 | 1,0 | 1,6 | 32.4 | 2290 |
| 5x10 | 4,30 | 0,7 | 1,2 | 18,8 | 690 |
| 5x16 | 5,40 | 0,7 | 1,3 | 23,7 | 1086 |
| 5x25 | 6,80 | 0,9 | 1,4 | 27,3 | 1586 |
| 5x35 | 7,85 | 0,9 | 1,5 | 31 | 2060 |
3 condutores:
| Preto |
|---|
| Azul |
| Natural |
4 condutores:
| Preto |
|---|
| Azul |
| Natural |
| Vermelho |
5 condutores:
| Preto |
|---|
| Azul |
| Natural |
| Vermelho |
| Verde |
