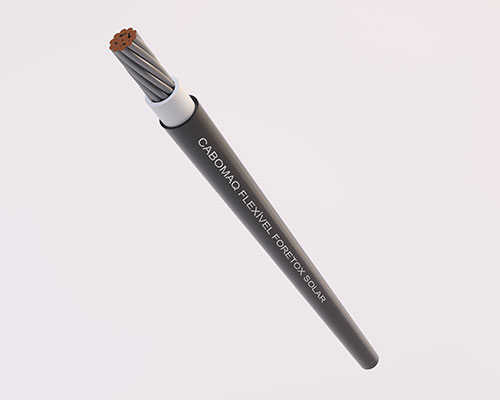

Cabo Flexível Foretox Solar
Condutor recomendado para instalações de energia fotovoltaica, com tensão máxima de 1,8 kV em corrente contínua entre condutores isolados, ou entre o condutor e o terra. Projetado para instalação entre células fotovoltaicas e terminais de corrente contínua do inversor. Indicado para instalações fotovoltaicas em casas, prédios residenciais, comerciais, industriais, usinas fotovoltaicas, entre outros. Adequado para operação em temperatura ambiente entre -15°C e 90°C.
Características Construtivas
Condutor formado de fios de cobre eletrolítico estanhado com pureza de 99,9%, seção circular, têmpera mole, classe 5 de encordoamento (NBR NM 280), isolamento em HEPR (borracha etilenopropileno) e Composto não halogenado com características de não propagação e autoextinção do fogo e resistente a radiação U.V
Tensão de Isolamento
1,8 kV C.C.
Instalação
Recomenda-se observar regulamentação NBR 5410 - Instalações Elétricas de Baixa Tensão.
Normas Utilizadas
ABNT NBR 16612 Cabos de potência para sistemas fotovoltaicos, não halogenados, isolados, com cobertura, para tensão de até 1,8 kV C.C. entre condutores ‒ Requisitos de desempenho.
Bitolas Fabricadas
1,5 – 2,50 – 4,0 - 6,0 e 10,0 mm2
Cores
Capa na cor preta ou vermelha
Dados Construtivos
| Seção nominal (mm²) | Diâmetro Nominal do Condutor (mm) | Espessura Nominal da isolação (mm) | Espessura da Cobertura (mm) | Diâmetro Externo Nominal (mm) | Massa Líquida Aproximada (Kg/Km) |
|---|---|---|---|---|---|
| 1,5 | 1,50 | 0,7 | 0,8 | 4,5 | 31,0 |
| 2,5 | 1,95 | 0,7 | 0,8 | 4,95 | 42,0 |
| 4,0 | 2,50 | 0,7 | 0,8 | 5,5 | 56,5 |
| 6,0 | 3,00 | 0,7 | 0,8 | 6,0 | 76,5 |
| 10,0 | 3,90 | 0,7 | 0,8 | 6,9 | 116 |
