As instalações elétricas modernas são projetadas para fornecer energia de forma eficiente e também para garantir a segurança de todos os usuários e a proteção dos equipamentos contra falhas elétricas.
Um componente indispensável nesse aspecto é o Disjuntor Diferencial Residual (DR), cuja função é detectar e desligar automaticamente circuitos elétricos em caso de correntes de fuga, evitando assim acidentes graves como choques elétricos e incêndios.
Neste artigo, vamos entender o que é um dispositivo DR, seus tipos, classes, aplicabilidades e, principalmente, por que ele é tão essencial em qualquer instalação elétrica.
Se quer saber mais sobre o dispositivo DR, esse artigo é para você!

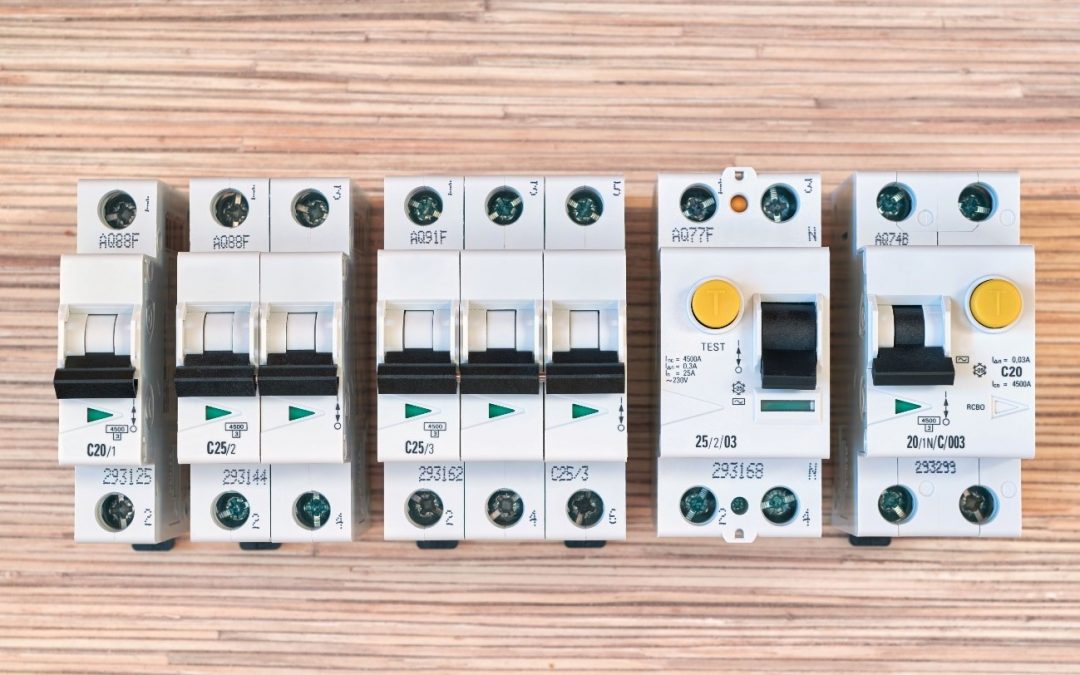

O que é um dispositivo DR?
O Disjuntor Diferencial Residual, conhecido pela sigla DR, é um dispositivo de proteção elétrica projetado para monitorar constantemente a corrente elétrica que entra e sai de um circuito.
Ele detecta qualquer diferença entre essas correntes, conhecida como corrente de fuga, que pode ocorrer quando uma parte do circuito entra em contato com terra, seja devido a um problema de isolamento, um defeito nos equipamentos ou uma falha humana.
Ao detectar essa diferença, o DR desliga automaticamente o circuito em questão, evitando riscos iminentes.
Principais tipos de dispositivos DR e suas aplicações
Existem diferentes tipos de dispositivos DR, cada um projetado para atender a necessidades específicas de aplicação e níveis de sensibilidade. Os principais tipos são:
DR de Alta Sensibilidade (HS)
Esses dispositivos DR têm uma sensibilidade que varia de 5 a 30 mA e são especificamente projetados para proteger pessoas contra choques elétricos.
São amplamente empregados em residências e ambientes onde há contato direto com equipamentos elétricos. Sua aplicação é importante em áreas sujeitas a umidade, como banheiros e cozinhas.
DR de Média Sensibilidade (MS)
Com uma sensibilidade que varia de 100 a 300 mA, esses dispositivos DR são utilizados principalmente para prevenir incêndios resultantes de falhas de isolamento elétrico.
São comuns em circuitos de distribuição geral, instalações industriais e em circuitos que alimentam cargas críticas ou de alto valor, onde a continuidade do serviço é essencial.
DR de Baixa Sensibilidade (LS)
Os dispositivos DR com sensibilidade de 300 mA a 1 A são empregados em sistemas elétricos onde a prevenção de incêndios é prioritária.
São frequentemente instalados em locais como garagens, oficinas e em circuitos que alimentam equipamentos de alto risco, como motores elétricos, sistemas de aquecimento e equipamentos de ar-condicionado.
DR de Corrente Contínua (DC)
Esses dispositivos DR são especialmente projetados para sistemas que operam com corrente contínua, como sistemas de energia solar fotovoltaica.
Possuem características específicas que permitem detectar e interromper fugas de corrente em ambientes de corrente contínua.
DR imunizado (Tipo A)
Os DRs do tipo A são desenvolvidos para resistir a disparos indevidos causados por equipamentos que geram correntes pulsantes ou contínuas, como muitos dispositivos eletrônicos modernos.
São utilizados em circuitos de equipamentos como computadores, refrigeradores, lavadoras de roupas, entre outros.
Classes do dispositivo DR
Os dispositivos DR são classificados de acordo com a sensibilidade à corrente de fuga que podem detectar. As classes mais comuns são:
Classe AC
Detecta correntes de fuga alternadas e é comumente usada em instalações residenciais e comerciais onde o principal risco é de choques elétricos causados por correntes alternadas.
Classe A
Detecta tanto correntes de fuga alternadas quanto contínuas, oferecendo uma proteção mais ampla em ambientes onde há a presença de equipamentos eletrônicos sensíveis ou sistemas que utilizam corrente contínua.
Classe B
São projetados para detectar uma variedade de correntes de fuga, incluindo correntes alternadas sinusoidais, correntes pulsantes contínuas e até mesmo correntes contínuas.
Essa capacidade abrangente de detecção os torna ideais para aplicações em instalações que utilizam dispositivos com corrente contínua, como sistemas de energia solar fotovoltaica.
Quando utilizar o dispositivo DR?
A utilização do dispositivo DR é recomendada em todas as instalações elétricas novas e reformadas.
Ele deve ser instalado em pontos estratégicos do sistema elétrico para garantir a máxima proteção contra falhas de isolamento e correntes de fuga.
É muito importante instalar DRs em:
- Residências e ambientes comerciais: para proteger as pessoas contra choques elétricos em situações cotidianas.
- Ambientes industriais: para proteger equipamentos sensíveis e garantir a continuidade das operações.
- Ambientes úmidos ou sujeitos a condições adversas: como banheiros, cozinhas e áreas externas onde a umidade pode aumentar o risco de correntes de fuga.
O dispositivo DR deve ser instalado em todos os tipos de instalações elétricas.
Como é a ligação de um dispositivo DR?
A ligação de um dispositivo DR envolve sua instalação no quadro de distribuição elétrica, onde ele monitora todos os circuitos que dele dependem.
Ele é conectado de forma a detectar qualquer diferença entre a corrente de entrada e saída de cada circuito, agindo rapidamente para desligar o circuito em caso de necessidade.
Qual a importância do dispositivo DR?
O uso do dispositivo DR resulta em diversos benefícios como:
Proteção contra choques elétricos
Um dos benefícios mais importantes do dispositivo DR é sua capacidade de proteger contra choques elétricos.
Ao detectar correntes de fuga que possam representar um risco para a segurança das pessoas, o DR desliga o circuito antes que alguém possa ser exposto a uma corrente perigosa.
Essa função é indispensável em residências, onde a segurança dos moradores é uma prioridade.
Prevenção de incêndios
Além de proteger contra choques elétricos, o DR também contribui para a prevenção de incêndios elétricos.
Muitos incêndios começam devido a correntes de fuga que superaquecem os cabos e componentes elétricos.
Ao detectar essas correntes antes que elas possam causar danos significativos, o DR ajuda a evitar incêndios potencialmente devastadores.
Proteção dos equipamentos
Equipamentos eletrônicos sensíveis, como computadores, televisores, eletrodomésticos e máquinas industriais, estão sujeitos a danos quando expostos a correntes de fuga.
O dispositivo DR protege esses equipamentos ao desligar o circuito antes que danos permanentes possam ocorrer.
Seu uso prolonga a vida útil dos equipamentos e reduz os custos associados à substituição e reparo de dispositivos danificados.
O dispositivo Disjuntor Diferencial Residual (DR) é um componente essencial em qualquer instalação elétrica moderna.
Sua capacidade de detectar e desligar circuitos em caso de correntes de fuga protege não apenas as pessoas contra choques elétricos, mas também previne incêndios e protege equipamentos eletrônicos sensíveis.
Ao garantir a instalação adequada e a manutenção regular de dispositivos DR, os proprietários e gestores de instalações elétricas podem criar ambientes mais seguros e eficientes, promovendo assim um maior bem-estar e produtividade para todos os usuários.
Com essas informações, fica evidente que investir em dispositivos DR não é apenas uma medida de conformidade, mas sim uma decisão inteligente para proteger vidas e patrimônios contra os perigos associados às falhas elétricas.
