Os cabos de instrumentação 300V NBR 10300 desempenham um papel fundamental na indústria, sendo essenciais para monitorar, medir e controlar sinais elétricos de baixa energia em processos industriais e sistemas elétricos.
Neste guia completo, exploraremos a construção, especificações, benefícios e aplicações desses cabos, conforme estabelecido pela norma NBR 10300. Vamos começar!

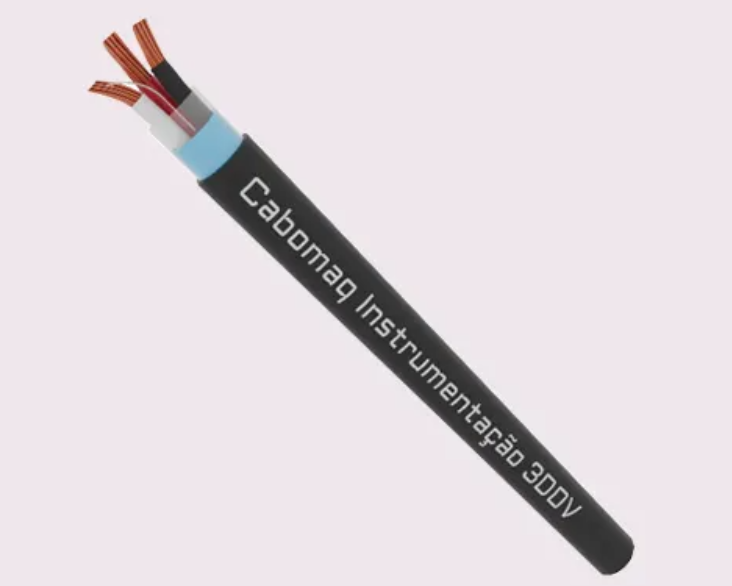

Especificações e construção dos cabos de instrumentação 300V NBR 10300
Os cabos de instrumentação 300V NBR 10300 são construídos com materiais de alta qualidade para garantir desempenho confiável.
O condutor é composto por fios de cobre nu, têmpera mole, seguindo a encordoamento classe 5.
A isolação é feita com composto termoplástico de PVC 105°C, proporcionando resistência térmica e elétrica.
A identificação dos condutores é feita de maneira clara: as veias são isoladas nas cores preta, branca, vermelha e azul.
Nos cabos multi-pares ou ternas, a numeração é gravada nas veias do elemento, facilitando a instalação e manutenção.
Um elemento crucial na construção é o separador, que consiste em fita de poliéster não-higroscópica.
Essa fita é aplicada sobre a reunião das veias na formação do par ou terna, e também sobre a reunião dos elementos nos cabos multi-pares ou ternas, garantindo a integridade da estrutura.
Blindagem eletrostática para máximo desempenho
Os cabos de instrumentação 300V NBR 10300 podem apresentar diferentes configurações de blindagem eletrostática, adaptando-se às necessidades específicas de cada aplicação.
BFA (blindagem coletiva)
Utiliza fita de alumínio/poliéster aplicada helicoidalmente, combinada com um condutor dreno em cobre estanhado.
Essa blindagem é aplicada sobre o conjunto de elementos, proporcionando proteção coletiva eficaz.
BFA BIC (blindagem individual e coletiva)
Esta configuração possui fita de alumínio/poliéster aplicada helicoidalmente sobre cada elemento, além de uma blindagem coletiva sobre o conjunto de elementos.
O condutor dreno em cobre estanhado oferece uma camada adicional de proteção, assegurando a integridade dos sinais transmitidos.
Cobertura resistente e adaptável
A cobertura dos cabos de instrumentação 300V NBR 10300 é feita de PVC/ST2 na cor preta, proporcionando resistência mecânica e proteção contra agentes externos.
Para atender a requisitos específicos, é possível obter esses cabos em outras cores mediante consulta, garantindo flexibilidade e adaptabilidade às demandas individuais de cada projeto.
Normas aplicáveis e dados construtivos conformes com a NBR 10300
É crucial ressaltar que os cabos de instrumentação 300V NBR 10300 seguem as normas estabelecidas pela NBR 10300, que define os padrões para cabos de instrumentação com isolação extrudada de PE ou PVC para tensões até 300V.
Essa conformidade assegura a qualidade e a segurança dos cabos, atendendo às exigências técnicas e regulamentares.
Benefícios significativos para aplicações industriais
Os cabos de instrumentação 300V NBR 10300 oferecem uma série de benefícios que os tornam a escolha ideal para uma variedade de aplicações industriais.
A resistência térmica do composto termoplástico de PVC 105°C permite que esses cabos operem em ambientes desafiadores, mantendo a estabilidade do sinal mesmo em condições extremas.
A presença de blindagem eletrostática proporciona proteção contra interferências eletromagnéticas, garantindo a integridade dos sinais transmitidos.
Além disso, a identificação clara das veias e a numeração nos cabos multi-pares facilitam a instalação, manutenção e reparo, reduzindo o tempo de inatividade e os custos associados.
Aplicações diversificadas para os cabos de instrumentação 300V NBR 10300
Os cabos de instrumentação 300V NBR 10300 encontram aplicação em uma variedade de setores industriais devido à sua versatilidade e desempenho confiável. Algumas das aplicações comuns incluem:
Automação industrial
Utilizados em sistemas de automação para transmitir sinais de baixa energia entre sensores, controladores e dispositivos de monitoramento.
Controle de processos
Essenciais para monitorar e controlar processos industriais, garantindo precisão e eficiência na produção.
Sistemas elétricos
Empregados em sistemas elétricos para garantir a transmissão segura de sinais em ambientes industriais.
Instrumentação médica
Aplicados em equipamentos médicos para garantir a transmissão precisa de dados e sinais elétricos.
Investindo na qualidade dos cabos de instrumentação 300V NBR 10300
Os cabos de instrumentação 300V NBR 10300 são uma escolha sólida para aplicações industriais que demandam confiabilidade, desempenho e conformidade com normas rigorosas.
Sua construção robusta, blindagem eficaz e conformidade com a norma NBR 10300 garantem uma solução que atende às exigências mais rigorosas da indústria.
Ao investir em cabos de instrumentação 300V NBR 10300, as empresas podem ter a certeza de contar com uma infraestrutura elétrica confiável, capaz de suportar os desafios de ambientes industriais exigentes.
Com benefícios que vão desde resistência térmica até identificação clara das veias, esses cabos são a escolha inteligente para quem busca qualidade e desempenho em suas operações.
